คู่มือการเลือกหม้อแปลงกระแส

ESCT-RC Rogowski Coil (แถมในชุด)

รุ่น SDM630MCT-RC ใช้ ESCT-RC flexible Rogowski coil ที่มีเอาต์พุต 85mV/kA

ข้อมูลจำเพาะ

พารามิเตอร์ ค่า
ช่วงกระแส 10A – 100kA
เอาต์พุต 85mV ต่อ 1000A
ความแม่นยำ ≤1.0% (20–120% In)
ความเป็นเส้นตรง ≤0.5%
ค่าคลาดเคลื่อนเฟส ≤1°
ระดับป้องกัน IP IP65
อุณหภูมิใช้งาน -30°C ถึง +70°C
มาตรฐาน CE, RoHS

รุ่นที่มีจำหน่าย

รุ่น กระแสระบุ ประเภท Coil ขนาดรู
ESCT-RC16 200A A 16mm
ESCT-RC24 400A A 24mm
ESCT-RC36 600A A 36mm
ESCT-RC60 800A B 60mm
ESCT-RC80 1000A B 80mm
ESCT-RC100 2000A C 100mm
ESCT-RC125 3000A C 125mm
ESCT-RC150 5000A C 150mm
ESCT-RC180 8000A D 180mm
ESCT-RC200 10kA D 200mm
ESCT-RC225 20kA D 225mm
ESCT-RC240 40kA D 240mm

เปรียบเทียบตระกูล CT (ตระกูล Eastron ทั้งหมด)

ตระกูล ประเภท ช่วงวัด เอาต์พุต ความแม่นยำ
ESCT-RC Rogowski Coil 200A–40kA 85mV/kA ≤1%
ESCT-xxx Split Core 100A–800A 333mV Class 0.5 หรือ 1
ESCT-xxx-1A Split Core 100A–800A 1A Class 0.5 หรือ 1
ESCT-xxx-5A Split Core 100A–800A 5A Class 0.5 หรือ 1
ECS-xxx Solid Core 30A–150A 333mV Class 1
ECS-xxx-1A Solid Core 30A–150A 1A Class 1
ECTL-xxx Split Core (ขนาดใหญ่) 600A–5000A 333mV Class 0.5
ECTL-xxx-1A Split Core (ขนาดใหญ่) 600A–5000A 1A Class 0.5
ECTL-xxx-5A Split Core (ขนาดใหญ่) 600A–5000A 5A Class 0.5
ECSR-xxx Solid Core (ทรงกลม) 150A–400A 333mV/1A Class 0.5
ESCR-xxx Solid Core (ทรงกลม) 60A–200A 333mV/1A Class 1
ECTB-xxx Split Core (บัสบาร์) 600A–5000A 5A Class 0.5

การตั้งค่าอัตราส่วน CT

อัตราส่วน CT ต้องตรงกับรุ่น Rogowski coil ที่ติดตั้ง กำหนดค่าได้ผ่าน:

  • เมนู LCD: กดปุ่ม E ค้างไว้ 3 วินาที → รหัสผ่าน 1000 → ตั้งค่า Ct1/Ct2/Ct3
  • Modbus register 40063: เขียนค่ากระแสระบุ (เช่น 2000 สำหรับ ESCT-RC100)
  • ช่วงค่า: 1–2000 (ค่าเริ่มต้น: 1)

ตัวอย่างการตั้งค่า

รุ่น Coil กระแสระบุ ค่าตั้ง CT Ratio
ESCT-RC100 2000A Ct1/Ct2/Ct3 = 2000
ESCT-RC150 5000A Ct1/Ct2/Ct3 = 5000
ESCT-RC80 1000A Ct1/Ct2/Ct3 = 1000

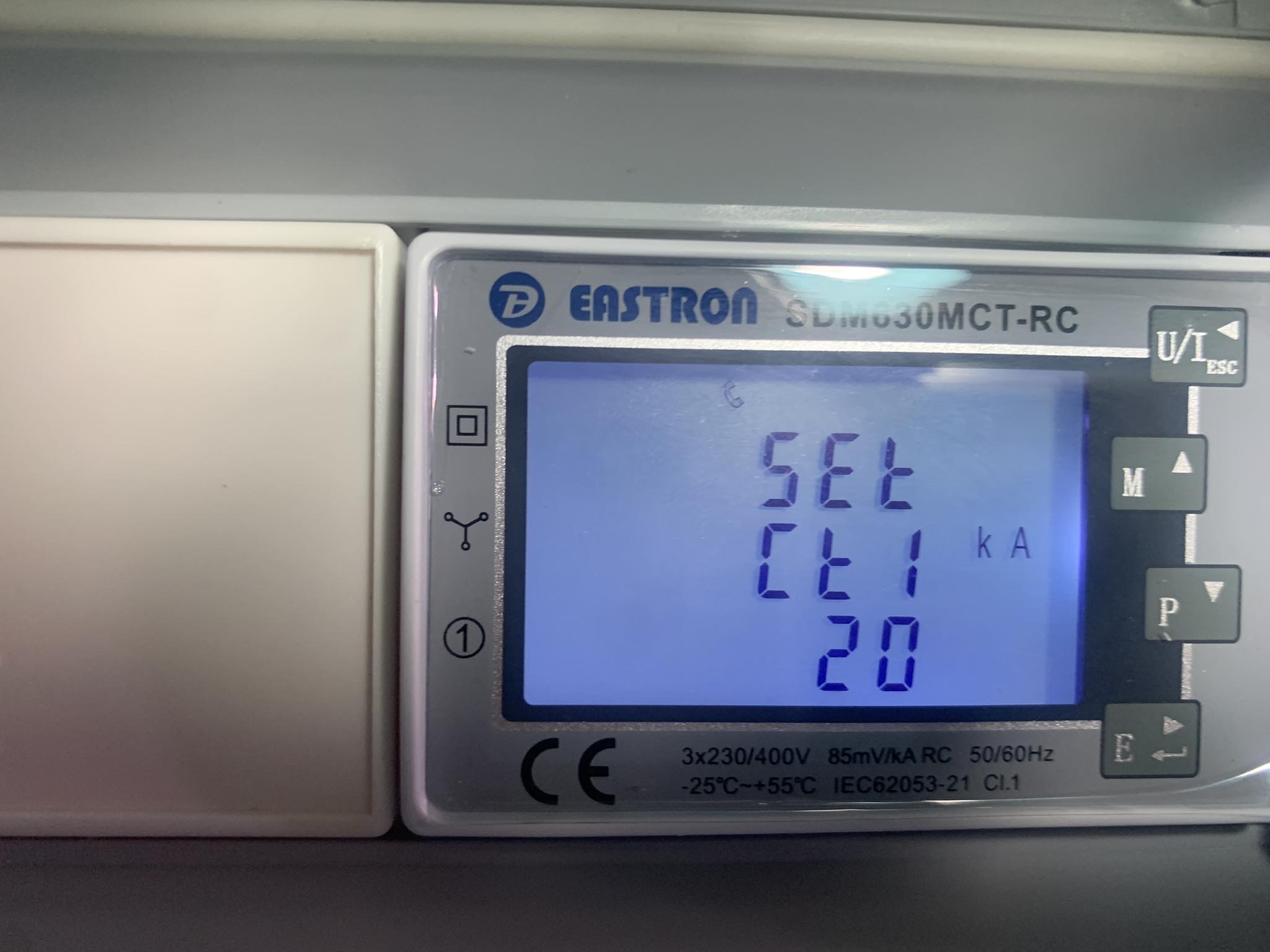

การตั้งค่า CT บนจอ LCD
